Modbus TCP通信协议介绍

1、相关概念

　　1.1 Modbus

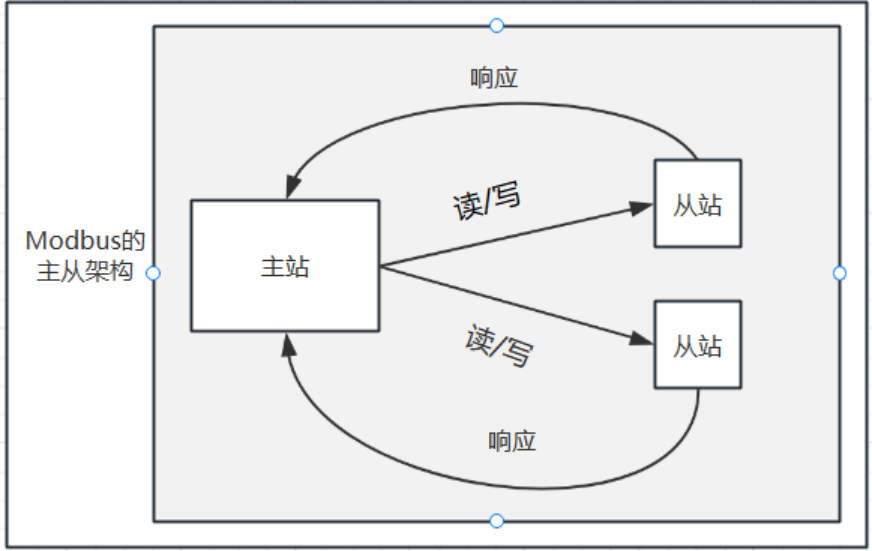

　　Modbus是一种广泛应用于工业自动化领域的通信协议， Modbus提供了通用的语言在设备之间建立主从式的通信，Modbus协议简单、开放、易于实现，且支持多种物理层通信介质(RS232、RS485、TCP/IP网络等)，因此成为了工业领域通信协议的业界标准之一。我们今天要介绍的是一种基于以太网TCP/IP的应用层协议——Modbus TCP/IP协议。

　1.2 Modbus TCP

　　Modbus TCP是Modbus协议在以太网上的一种实现，它保留了Modbus协议的核心功能和数据模型，但对消息封装进行了调整，使其符合TCP/IP的要求。在进行下一步之前我们首先对Modbus中的一些概念做一个了解。

　　1.3存储区

　　存储的数据类型分为布尔量和寄存器

　　1.3.1布尔量

　　如水阀的开关、灯的开关等数据。

　　1.3.2寄存器

　　如流速、导电率、温湿度、空气浓度等数据。

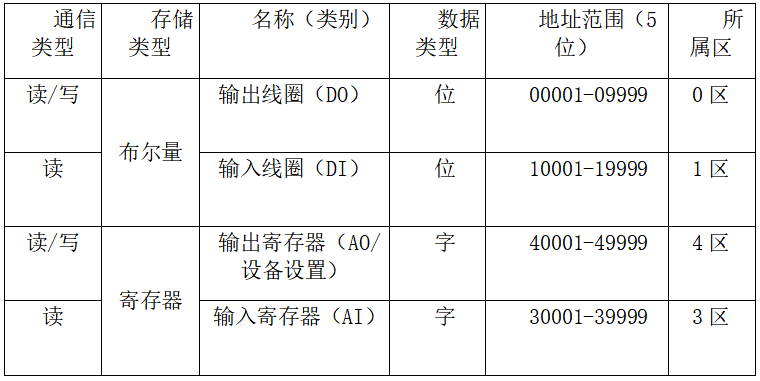

　　Modbus规定了4个存储区，分别是0、1、3、4，对应下面表格内容，具体为：

　　0区：可读可写的布尔量

　　1区：只读布尔量

　　3区：只读寄存器

　　4区：可读可写的寄存器

　1.4功能码

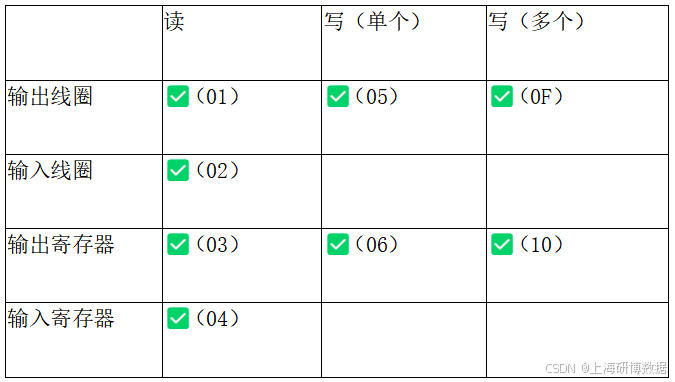

　　Modbus定义了一系列的功能码，这些功能码表示了主站请求从站执行的具体操作，下面表格是一些常见的功能码，具体为：

　　1.4.1读操作

　　0x01：读输出线圈状态。

　　0x02：读输入线圈状态。

　　0x03：读输出寄存器的值。

　　0x04：读输入寄存器的值。

　　1.4.2写操作

　　0x05：写单个线圈状态。

　　0x06：写单个寄存器的值。

　　0x0F：写多个线圈状态。

　　0x10：写多个寄存器的值。

　1.5 协议报文

　　Modbus TCP/IP的报文被封装在一个标准的TCP数据段内，而不是像串行通信那样直接在物理层上发送。TCP报文提供了端到端的可靠传输，包括数据分段、重传、流量控制和拥塞控制等机制。

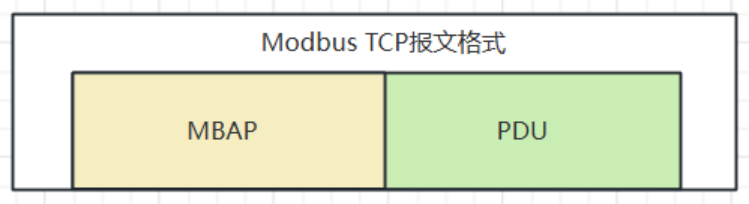

　　Modbus TCP/IP的报文帧主要包括：

　　MBAP头：包含事务标识符、协议标识符、消息长度、设备地址

　　Modbus PDU：原始Modbus协议的数据部分，包括功能码、数据地址和数据值。

下面我们用一个表格来根据一段报文解释这两部分的具体内容：

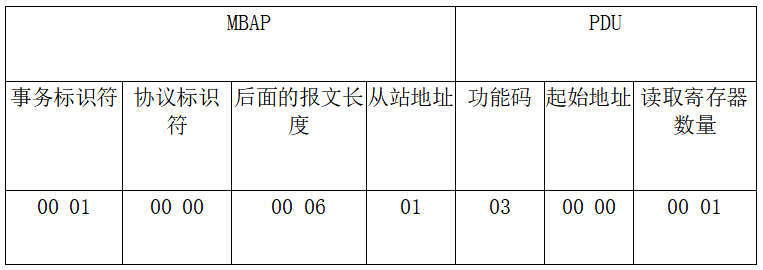

　　主站发送报文：

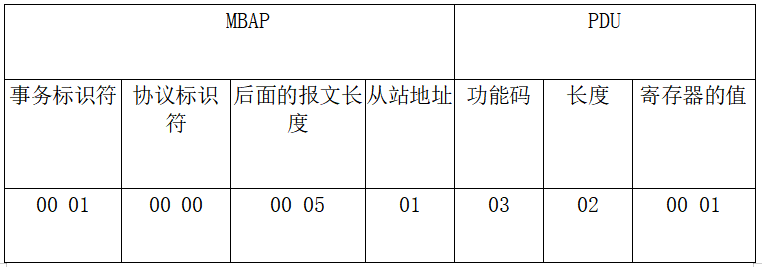

　从站响应报文：

　从上面的报文中我们可以知道：

　　事务标识符：占2个字节，一次通信的过程中主站和从站的报文帧的事务标识符是一致的。

　　协议标识符：占2个字节，00 00表示Modbus TCP协议。

　　后面报文的长度：占2个字节，表示后面报文的长度。

　　从站地址：占1个字节，表示设备的地址，也就是Salve ID的值。

　　功能码：占1个字节，例子中的03表示的是读输出寄存器的值。

　　起始地址：占2个字节，表示从该设备的哪个位置开始读。

　　读取数量：占2个字节，表示从起始位置往后读的数量。

　　长度：占2个字节，表示后面还报文的长度。

　　对应的值：根据不同的存储类型所占的字节不同。
